Конденсаторы К10-17; К10-23; К10-43; К10-47; К10-48

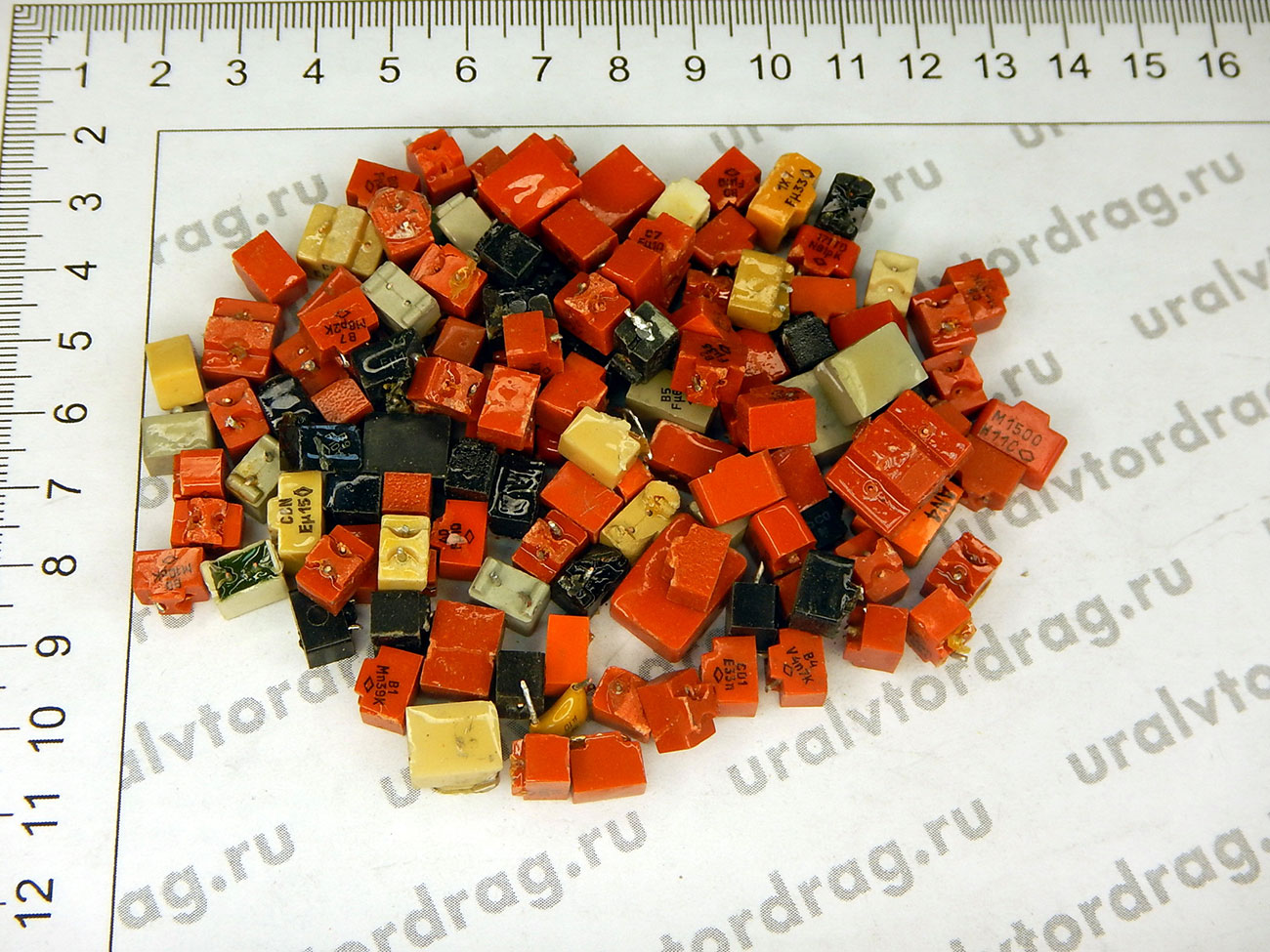

Конденсаторы постоянной емкости серии К10 выпускались в бескорпусном исполнении и в корпусах, в том числе пластмассовых. Могут содержать серебро, платину, палладий, содержание драгметаллов зависит от типа и размера радиодеталей. Окрашивались в различные цвета – белый, синий, зеленый, желтый. Достаточно часто встречаются в радиоэлектронной аппаратуре советского производства.
Стоимость конденсаторов указанных типов определяется с учетом их размера и содержания драгметаллов в изделиях конкретных номиналов. Учитывая разнообразие деталей, определить точную стоимость конденсаторов этих серий может только эксперт с большим опытом. Со своей стороны, компания «Радуга» гарантирует честную экспертную оценку и оперативную выплату вознаграждения.

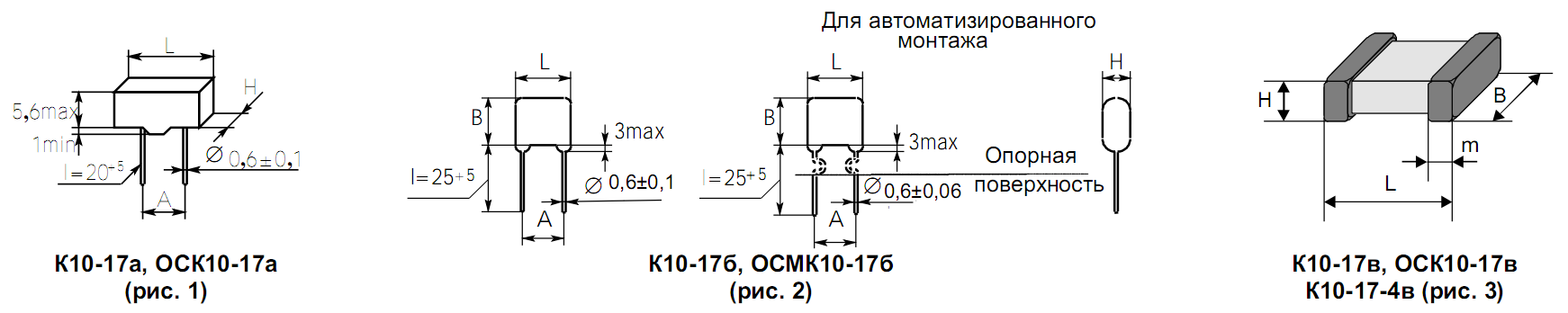

Конденсаторы К10-17 керамические монолитные постоянной ёмкости универсального назначения.
Изолированные, правильной формы, с однонаправленными выводами. Предназначены для работы в цепях постоянного и переменного тока и в импульсных режимах.
Допускают работу в условиях повышенной влажности без дополнительной защиты.
Всеклиматическое исполнение (В).
Изготавливается в водородоустойчивом (С) и неводородоустойчивом исполнении.
Технические условия: ОЖ0.460.172ТУ; ОЖ0.460.107ТУ; ОЖ0.460.183ТУ.
Конденсаторы К10-26 предназначены для работы в цепях постоянного и переменного тока и в импульсных режимах.
Технические условия: ОЖ0.464.169 ТУ.

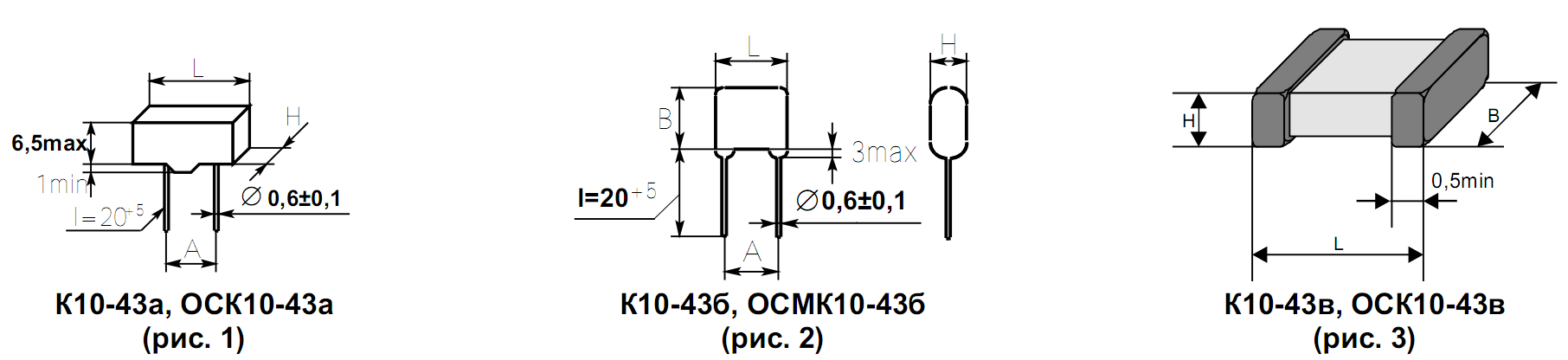

Конденсаторы К10-43 прецизионные керамические.
Изолированные, правильной формы, с однонаправленными выводами. Предназначены для работы в цепях постоянного и переменного тока и в импульсных режимах.
Изготавливаются во всеклиматическом исполнении [В], допускают работу в условиях повышенной влажности без дополнительной защиты.
Изготавливается в водородоустойчивом (С) и неводородоустойчивом исполнении.
Технические условия: АДПК.673511.005 ТУ; ОЖ0.460.165 ТУ; ОЖ0.460.183 ТУ; ОЖ0.460.165 ТУ; П0.070.052.
Конденсаторы К10-47 керамические монолитные.
Изолированные, опрессованные, правильной формы, с однонаправленными выводами.
Предназначены для работы в цепях постоянного и переменного тока и в импульсных режимах.
Изготавливаются во всеклиматическом исполнении В.
Изготавливаются в соответствии с ОЖ0.460.174 ТУ; ОЖ0.460.183 ТУ.
| Модель | Группа по ГКЕ | Номинальная емкость |
Допускаемое отклонение % |
Ряд емкостей | Номинальное напряжение В |
Размеры, мм | ||
| L | B | H | ||||||
| К10-17 | М47 | 2,2 пФ - 0,015 мкФ | ±5; ±10; ±20 |
Е24 | 50 | Вариант "а" | ||
| М7501 | 33 пФ - 0,027 мкФ | 6,8-12,0 | 5,6 | 4,6-8,6 | ||||
| М1500 | 75 пФ - 0,039 мкФ | Вариант "б" | ||||||
| Н20 | 680 пФ - 0,47 мкФ | ±10; ±20 |
Е12 | 5,6-11,5 | 4,0-9,0 | 3,0-5,0 | ||
| Н50 | 680 пФ - 0,47 мкФ | +50/-20 | Е6 | Вариант "в" | ||||
| Н90 | 6800 пФ - 2,2 мкФ | 1,5-8,0 | 1,3-6,8 | 1,0-2,0 | ||||
1 Отсутствует в варианте исполнения "б".
| Модель | Группа по ГКЕ | Номинальная емкость |
Допускаемое отклонение % |
Ряд емкостей | Номинальное напряжение В |
Размеры, мм | ||
| L | B | H | ||||||

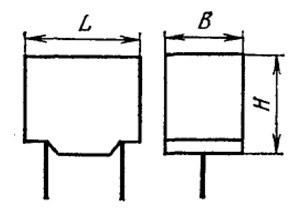

| К10-23 | М47 | 2,2-330 пФ | ±5; ±10; ±15; но не точнее ±0,4пФ |
Е24 | 16 | 9,0 | 4,5 | 6,5 |
| М75 | 10-820 пФ | |||||||
| М750 | 33-1,5*103 пФ | |||||||
| М1500 | 75-3,0*103 пФ | |||||||
| Н30 | 680-3,3*104 пФ | +50/-20 | Е6 | |||||
| Модель | Группа по ГКЕ | Номинальная емкость |
Допускаемое отклонение % |
Ряд емкостей | Номинальное напряжение В |
Размеры, мм | ||
| L | B | H | ||||||
| К10-43 | МП0 | 21,5 пФ - 0,0442 мкФ | ±1; ±2; ±5 |
Е192 | 50 | Вариант "а" | ||
| 8,2-12,0 | 6,5 | 4,8-8,8 | ||||||
| Вариант "б" | ||||||||
| 6,3-11,5 | 4,5-9,0 | 3,15-5,0 | ||||||
| Вариант "в" | ||||||||
| 3,2-8,0 | 1,8-7,2 | 1,6-2,7 | ||||||
| Модель | Группа по ГКЕ | Номинальная емкость |
Допускаемое отклонение % |
Ряд емкостей | Номинальное напряжение В |
Размеры, мм | ||
| L | B | H | ||||||
| К10-47 | Н30 | 0,047мкФ - 2,2мкФ | ±20 +50/-20 |
Е6 | 50 | Варианты "а", "б" | ||
| 0,01 мкФ - 0,68 мкФ | 100 | 7,5 - 16,0 | 5,0 - 13,5 | 5,3 (7,12) | ||||
| 1500 пФ - 0,1 мкФ | 250 | |||||||
| 1000 пФ - 0,047 мкФ | 500 | Вариант "в" | ||||||
| Н90 | 10 мкФ; 15 мкФ | +80/-20 | 16 | 4,0 - 12,0 | 3,2 - 11 | 1,8 - 4,5 | ||
| 1 мкФ - 6,8 мкФ | 50 | |||||||
2 Изготавливаются по согласованию.
| Модель | Группа по ГКЕ | Номинальная емкость |
Допускаемое отклонение % |
Ряд емкостей | Номинальное напряжение В |
Размеры, мм | ||
| L | B | H | ||||||
| К10-48-1 | Н30 | 3,3*104 пФ | ±20; +50/-20 |
Е6 | 100 | 6,0 | 5,0 | 8,0 |
| К10-48-2 | М45, М75 | 18 - 360 пФ | ±5; ±10 |
Е6 | 160; 250 | 6,0 | 5,0 | 4,5 - 8,0 |
| К10-48-3 | М750 | 51 - 1,0*103 пФ | ±20 | Е24 | 160; 250 | 6,0 | 5,0 | 4,5 - 8,0 |
| М1500 | 150 - 2,2*103 пФ | |||||||
| Н30 | 1,0*103 - 2,2*103 пФ | ±20; +50/-20 |
Е6 | |||||
