Конденсаторы КМ в монолитном корпусе (КМ-3, КМ-4, КМ-5 и т.д.) отличаются небольшими размерами и высокой емкостью. Выпускались с середины прошлого века, широко применялись в военной и гражданской технике. Конденсаторы КМ разных типов отличаются размерами, вариантами исполнения (разное расположение выводов, изолированные, неизолированные и т.д.), содержанием драгметаллов.
Конденсаторы с маркировкой V; М1500 имеют более крупный размер и увеличенное содержание палладия, поэтому стоят дороже конденсаторов КМ других типов. Точная стоимость сдаваемых конденсаторов определяется нашими экспертами, ООО «Радуга» гарантирует высокие закупочные цены и оперативную выплату вознаграждения.
Конденсаторы КМ-4а, КМ-5а
Конденсаторы КМ-4а, КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах.
Конденсаторы изготавливают в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ.
Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях.
КМ-4а, КМ-5а: неизолированные керамические конденсаторы, исполнение — УХЛ.
Параметры и характеристики
Номинальное напряжение |
50 В, 100 В, 160 В, 250 В; |
Климатическая категория |
М1500 |
-60/155/21; |
Тангенс угла потерь |
М1500 |
Сх>50 пФ не более 0,0015; |

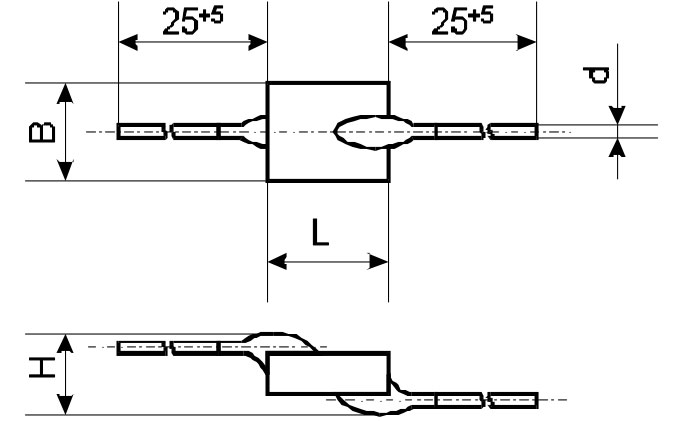

Обозначение видоразмера |
Размеры, мм |
L max |
B max |
H max |
d |
ОЖО.460.043 ТУ |
ОЖО.460.161 ТУ |
I |
5,0 |
3,5 |
3,0 |
0,5±0,1 |
0,6±0,1 |
II |
6,0 |
4,5 |
Пример условного обозначения
Конденсатор |
КМ-5а |
С |
М47 |
1000 пФ |
±20 % |
ОЖО.460.043 ТУ |
(а) |
(б) (в) |
(г) |
(д) |
(е) |
(ж) |
(з) |
Конденсатор |
ОСКМ-5а |
Н30 |
0,047 мкФ |
±20 % |
ОЖО.460.043 ТУ ОЖО.460.183 ТУ |
(а) |
(б) (в) |
(д) |
(е) |
(ж) |
(з) |
- а) слово «Конденсатор»;
- б) сокращенное обозначение вида;
- в) вариант;
- г) буква «С» для конденсаторов водородоустойчивого исполнения;
- д) группа по ТКЕ;
- е) номинальная емкость;
- ж) допускаемое отклонение емкости от номинальной (кроме гр. Н90);
- з) обозначение документа на поставку.
