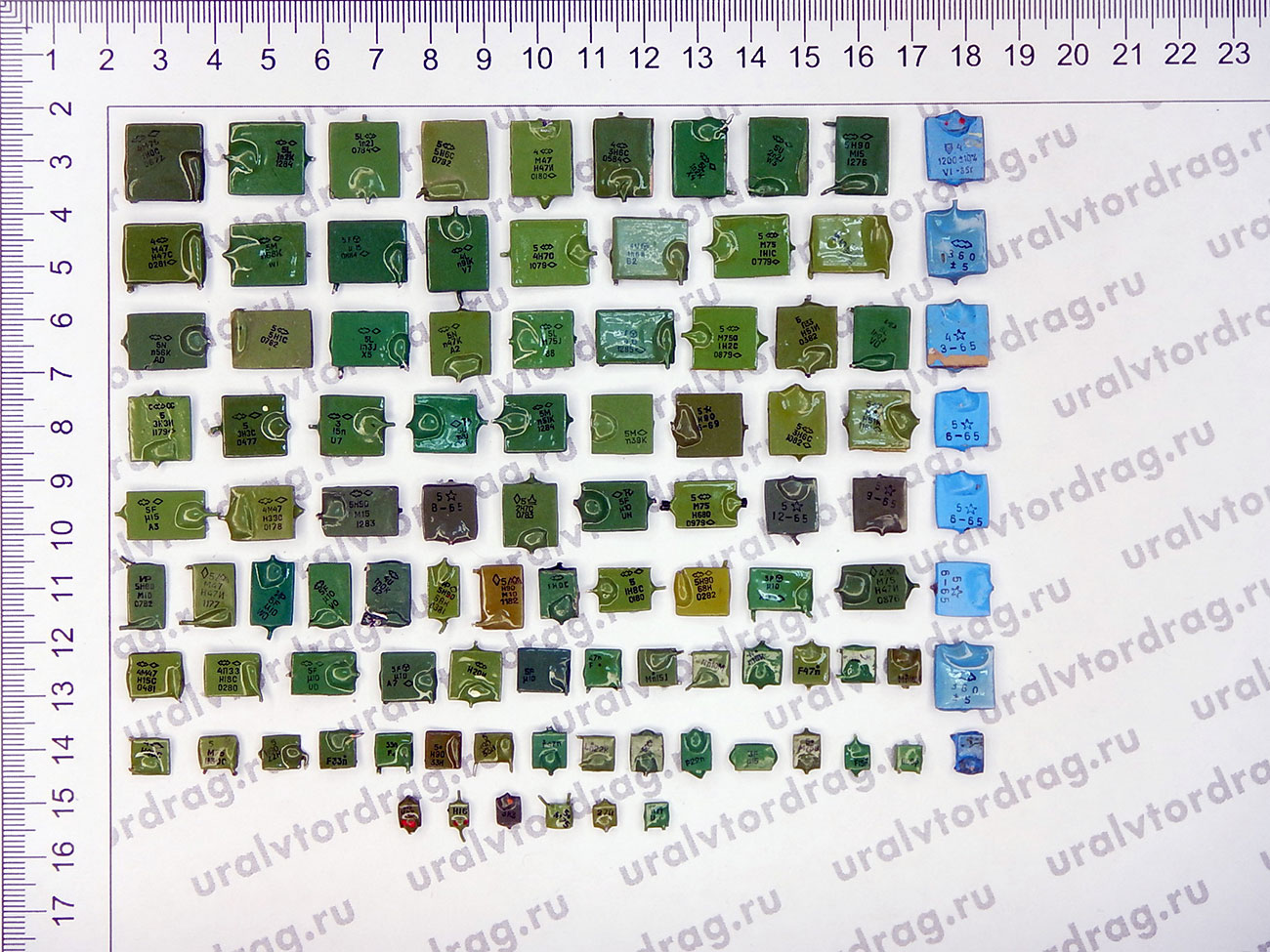

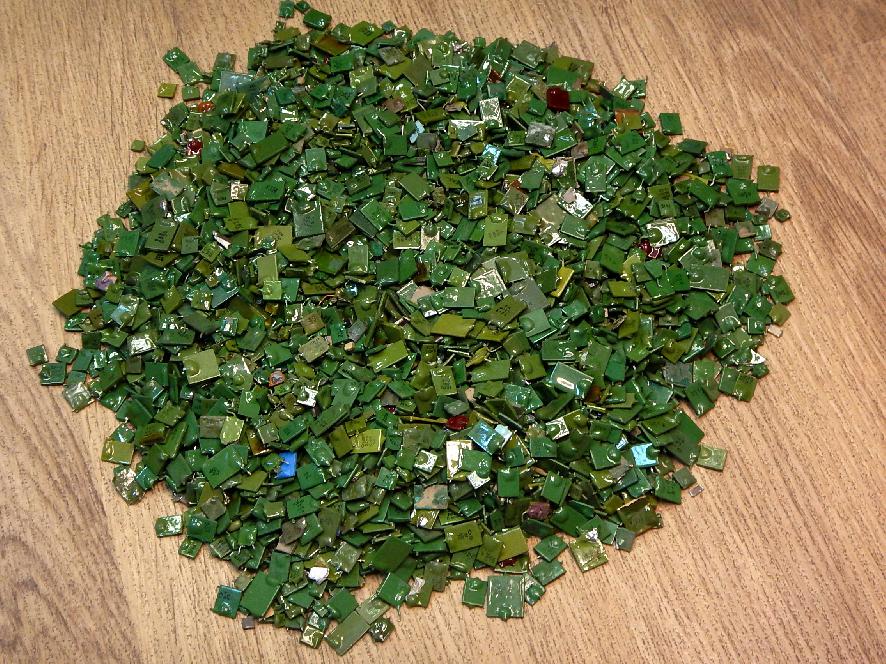

Конденсаторы постоянной емкости КМ (Конденсаторы Монолитные) серий H90, F, М, L и т.д. предназначены для низковольтных цепей и широко используются в гражданской и военной радиоэлектронной аппаратуре. Выпускались в зеленом керамическом корпусе (первые серии выпуска до 1965 года были синими). Отличаются малыми размерами при достаточно высокой емкости. Содержат палладий и платину, количество драгметаллов зависит от размеров конденсатора и его типа.

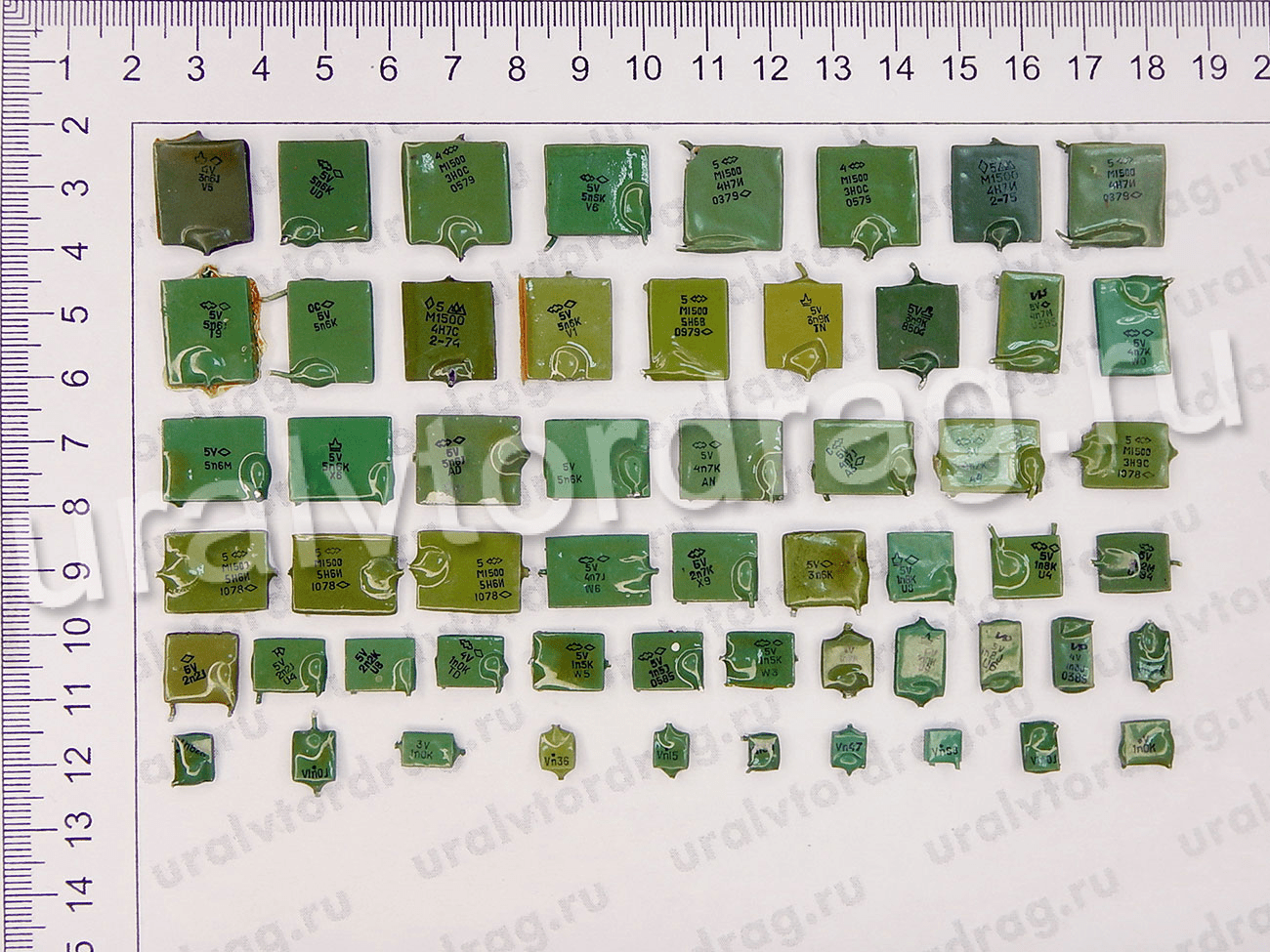

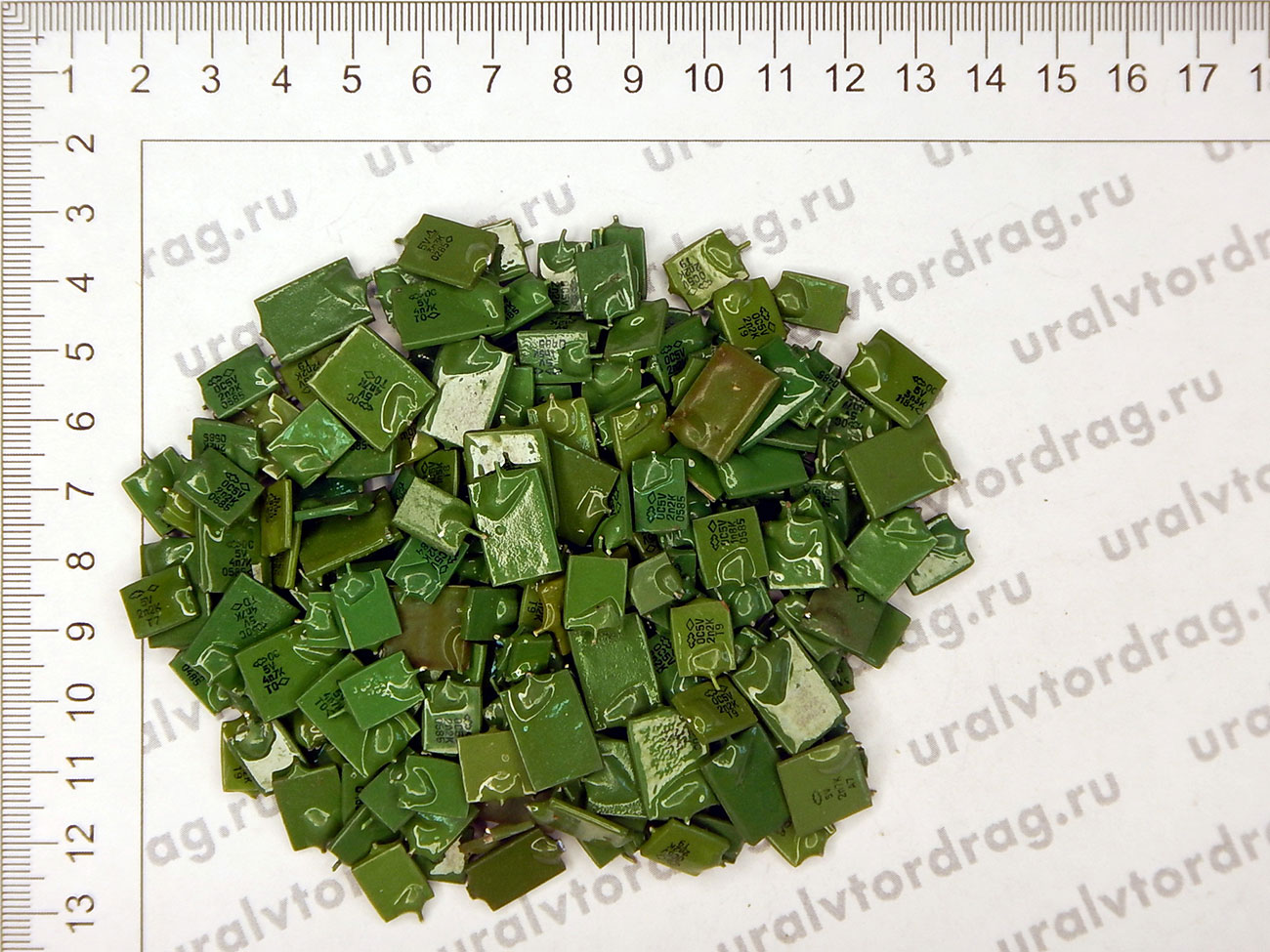

Мы принимаем конденсаторы КМ с различной маркировкой ‒ 5F, 5M, 5U, 5N и т.д. Цифры в маркировке могут быть разными – 3, 4, 5 в зависимости от типа конденсатора (КМ-3, КМ-4, КМ-5). Наиболее дорогими являются конденсаторы КМ5 Н90, отличающиеся большими размерами. ООО «Радуга» гарантирует честную оценку и быструю выплату вознаграждения.
Конденсаторы КМ-4а, КМ-5а, ОСКМ-5а предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах.
Конденсаторы изготавливают в соответствии с ОЖО.460.161 ТУ; ОЖО.460.043 ТУ; ОЖО.460.043 ТУ ОЖО.460.183 ТУ.
Конденсаторы выпускают в водородоустойчивом и неводородоустойчивом исполнениях.
КМ-4а, КМ-5а: неизолированные керамические конденсаторы, исполнение — УХЛ.
Параметры и характеристики
Номинальное напряжение |
50 В, 100 В, 160 В, 250 В; |
Климатическая категория |
Н90 |
-60/85/21 |
Тангенс угла потерь |
Н90 |
не более 0,035; |
Обозначение видоразмера |
Размеры, мм |
L max |
B max |
H max |
d |
ОЖО.460.043 ТУ |
ОЖО.460.161 ТУ |
I |
5,0 |
3,5 |
3,0 |
0,5±0,1 |
0,6±0,1 |
II |
6,0 |
4,5 |
Пример условного обозначения
Конденсатор |
КМ-5а |
С |
М47 |
1000 пФ |
±20 % |
ОЖО.460.043 ТУ |
(а) |
(б) (в) |
(г) |
(д) |
(е) |
(ж) |
(з) |
Конденсатор |
ОСКМ-5а |
Н30 |
0,047 мкФ |
±20 % |
ОЖО.460.043 ТУ ОЖО.460.183 ТУ |
(а) |
(б) (в) |
(д) |
(е) |
(ж) |
(з) |
- а) слово «Конденсатор»;
- б) сокращенное обозначение вида;
- в) вариант;
- г) буква «С» для конденсаторов водородоустойчивого исполнения;
- д) группа по ТКЕ;
- е) номинальная емкость;
- ж) допускаемое отклонение емкости от номинальной (кроме гр. Н90);
- з) обозначение документа на поставку.
