537РУ3Б
Данная микросхема представляет собой статическое оперативное запоминающее устройство (ОЗУ) и используется в различной вычислительной аппаратуре, прежде всего – военного назначения, об этом говорит отсутствие литеры К в маркировке. Имеет металлокерамический корпус с 18 выводами.
При изготовлении этой микросхемы использовалось золото, им покрыты выводы и подложка. Содержание его невелико, поэтому такие детали выгодно сдавать оптом. Мы принимаем и единичные экземпляры в любом состоянии, оплата производится поштучно.
ООО «Радуга» давно и успешно работает в сфере скупки радиодеталей с драгметаллами. В числе наших преимуществ – высокие закупочные цены, быстрая честная оценка деталей и оперативная оплата.
- Статическое ОЗУ на основе КМОП-структур.
- Микросхемы 537РУ3А представляют собой статическое тактирующее оперативное запоминающее устройство емкостью 4 кбит (4096 х 1).
- Предназначены для работы в узлах и блоках радиоэлектронной аппаратуры специального назначения.
- Выпускаются в металлокерамическом корпусе с жесткими выводами для монтажа на печатную плату.
- Маркировка микросхемы и схема соединения электродов с выводами указывается на корпусе.
- Содержат 25194 интегральных элемента.
- Корпус типа 427.18-2.02, масса не более 1,8 г.
- Напряжение питания: 5,0 В ±10 %.
- Ток потребления: не более 0,1 мА.
- Рабочая температура: -60...+85°С.
Технические условия:
- - приемка «ВП» бК0.347.243-03ТУ;
- - приемка «ОСМ» бК0.347.243-03ТУ, П0.070.052.
| Вывод | Назначение | Вывод | Назначение |
|---|---|---|---|
| №1 | Вход адресый строки А2 | №10 | Вход сигнала “выбор микросхемы” CS |
| №2 | Вход адресный строки А3 | №11 | Вход информационный D1 |
| №3 | Вход адресный строки А4 | №12 | Вход адресный столбца А8 |
| №4 | Вход адресный строки А5 | №13 | Вход адресный столбца А9 |
| №5 | Вход адресный столбца А6 | №14 | Вход адресный столбца А10 |
| №6 | Вход адресный столбца А7 | №15 | Вход адресный строки А0 |
| №7 | Выход информационный D0 | №16 | Вход адресный строки А1 |
| №8 | Вход сигнала «запись» WR | №17 | Вход адресный столбца А11 |
| №9 | Общий вывод OV | №18 | Вывод питания от источника напряжения UСС |
| Паpаметpы | Обозначение | Ед. изм. | Режимы измеpения | Min | Max |
|---|---|---|---|---|---|
| Выходное напряжение низкого уровня | UOL | В | IОL= 4,8мА Ucc=4,5В UIH=2,4 B UIL=0,8 B |
- | 0,4 |
| Выходное напряжение высокого уровня | UOH | B | IОH= -2мА Ucc=4,5В UIH=2,4 B UIL=0,8 B |
2,4 | - |
| Напряжение питания в режиме хранения | Uccs | B | UI=0 B Ucs=UCC | - | 2 |
| Ток утечки низкого уровня на входе | ILIL | мкА | UIL= 0 Ucc=5,5В | - | /-1/ |
| Ток утечки высокого уровня на входе | ILIH | мкА | UIH= 5,5 B Ucc=5,5В |
- | 1 |
| Ток утечки высокого уровня на выходе | ILOH | мкА | Ucc=5,5В UO=5,5В | - | 5 |
| Ток утечки низкого уровня на выходе | ILOL | мкА | Ucc=5,5В UO= 0 В | /-5/ | |
| Ток потребления в режиме хранения | ICCS | мкА | UIL=0 B UIH=5,5 B Ucc=5,5В | - | 1 |
| Длительность сигнала записи | tW(WR) | нс | Ucc=5В±10% CL=50пФ |
- | 80 |
| Время установления сигнала выбора относительно сигнала адреса | tSU(A-CS) | нс | - | 40 | |
| Время цикла считывания 537РУ3Б 537РУ3А |
tCY(RD) | нс | Ucc=5В±10% UIL=0 CL=50Пф UIH=3 B |
250 350 |
|
| Время выбора 537РУ3Б 537РУ3А |
tCS | нс | Ucc=5В±10% CL=50пФ UIL=0 UIH=3 B |
- | 150 230 |
| Напряжение питания 5В±10% | |||||

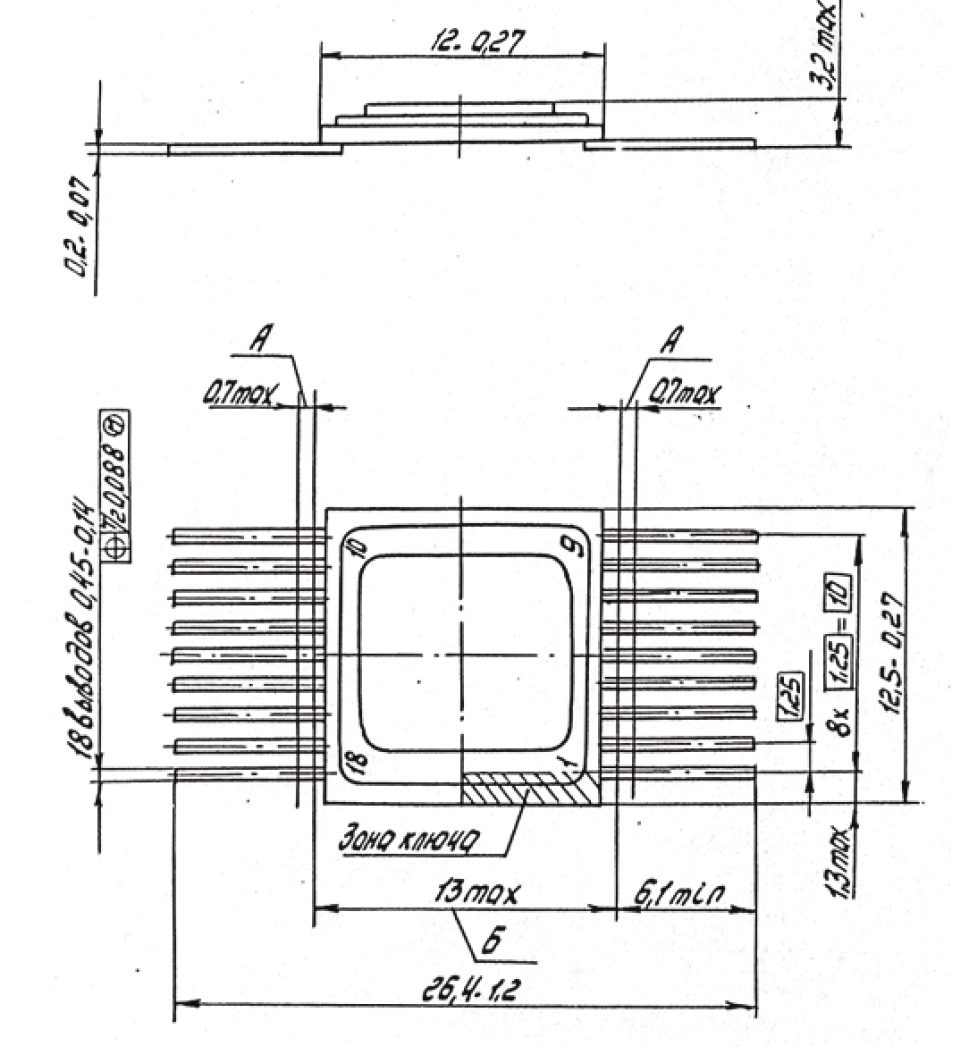

Рисунок 1. Габаритный чертеж корпуса 427.18-2.03
