П1Т4 ВТ

Безналичный расчет: 382.8 руб.
Наличный расчет: 362.65 руб.
шт. Добавить
Описание
Характеристики

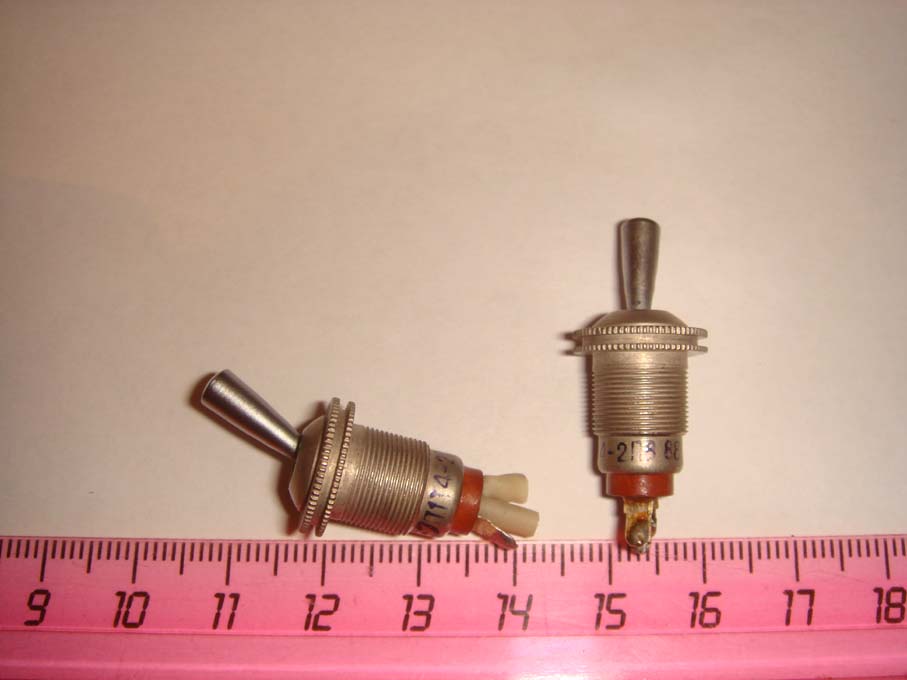

Перекидные однополюсные переключатели (тумблеры) П1Т4 ВТ используются для коммутации цепей питания, управления и сигнализации с напряжением до 250 В, силой тока до 5 А и нагрузкой до 250 Вт. Переключатель имеет три фиксированных положения, крепление – под гайку на лицевой панели прибора или приборном щитке.

Контакты тумблера имеют позолоту, также в конструкции используется небольшое количество серебра. ООО «Радуга» принимает переключатели данного типа в любом состоянии, новые и б/у.

Располагая тумблерами этого типа, вы сможете сдать их по выгодной цене. Наша компания специализируется на скупке радиодеталей с драгметаллами, вы получите максимально возможную оплату.

Тумблеры П1Т3, П1Т4
Однополюсные тумблеры предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Климатическое исполнение В.

Технические характеристики

Усилие переключения – от 1 до 7 Н (от 0,1 до 0,7 кгс)
Сопротивление электрического контакта – не более 0,05 Ом
Сопротивление изоляции – не менее 1 000 МОм
Электрическая прочность изоляции – 750 Вэфф

Диапазон рабочих температур:

  • для изделий с приемкой «СКК» – от минус 45ºС до +55ºС;
  • для изделий категории качества «ВП» – от минус 60ºС до +85ºС

Срок сохраняемости изделий:

  • для изделий с приемкой «СКК» – 10 лет;
  • для изделий категории качества «ВП» – 20 лет

Тумблеры П1Т3 могут изготавливаться с различным вариантом крепления (см. варианты А и Б):

  • под панель 2,0max (наличие буквы «А» в обозначении);
  • под панель 2,0÷3,5 (наличие буквы «Б» в обозначении).

Тумблеры П1Т4 могут изготавливаться с протектором (наличие буквы «П» после дефиса в обозначении). Масса протектора 1,0 г.

Электрические режимы коммутации

Типономинал: П1Т3-1, П1Т4-1

Род тока Вид нагрузки Imin – Imax,
А
Umin – Umax,
В
Pmax ,Вт (ВА) Кол-во коммутационных циклов
в НКУ при
t=+55ºС*
при
t=+85ºС**
постоянный активная 1х10-5 – 0,2 0,1 – 36 7,2 25 000 25 000* 25 000**
индуктивная 1х10-5 – 0,2 0,1 – 36 7,2 15 000 15 000* 15 000**
переменный активная 1х10-5 – 0,2 0,1 – 127 25,4 20 000 15 000* 15 000**
индуктивная 1х10-5 – 0,2 0,1 – 127 12,7 15 000 15 000* 15 000**

Типономинал: П1Т3-2, П1Т4-2

Род тока Вид нагрузки Imin – Imax,
А
Umin – Umax,
В
Pmax ,Вт (ВА) Кол-во коммутационных циклов
в НКУ при
t=+55ºС*
при
t=+85ºС**
постоянный активная 1х10-4 – 1,0*  0,1 – 36* 36* 25 000* 15 000** -
0,1 – 1,0** 5,0 – 36** 36** 25 000** - 25 000**
индуктивная 0,1 – 1,0 5,0 – 36 36 10 000 10 000* 10 000**
переменный активная 1х10-4 – 0,1* 0,1 – 36* 3,6* 25 000* 15 000*  -
0,1 – 0,5 5,0 – 250  125 20 000 10 000* 10 000**
0,1 – 1,0 5,0 – 250 250 15 000* /
20 000**
7 500* 8 000**
индуктивная 0,1 – 0,5 5,0 – 250 62,5 5 000 5 000* 5 000**
 0,1 – 1,0 5,0 – 250 125  5 000 5 000* 5 000**

* - режимы только для изделий с приемкой «СКК»
** - режимы только для изделий категории качества «ВП»

Тумблер П1Т3-1В-А АУБК.642150.002ТУ, где
П1Т3 – обозначение типа тумблера;
цифра 1 – после дефиса – типономинал, определяющий электрические режимы коммутации (1 или 2; см. выше);
буква В – климатическое исполнение В;
буква А – после второго дефиса – вариант исполнения крепления (А или Б; основное исполнение – не указывается);
АУБК.642150.002ТУ – номер технических условий (АУБК.642150.002ТУ – изделия с приемкой «СКК», ОЮ0.360.063ТУ – изделия категории качества
«ВП»)

Тумблер П1Т4-2ПВ ОЮ0.360.063ТУ, где
П1Т4 – обозначение типа тумблера;
цифра 2 – после дефиса – типономинал, определяющий электрические режимы коммутации (1 или 2; см. выше);
буква П – после дефиса – вариант исполнения тумблеров с протектором (без протектора – не указывается);
буква В – климатическое исполнение В;
ОЮ0.360.063ТУ – номер технических условий (АУБК.642150.002ТУ – изделия с приемкой «СКК», ОЮ0.360.063ТУ – изделия категории качества
«ВП»)
