ПКн

Безналичный расчет: 61.25 руб.
Наличный расчет: 58.02 руб.
секция Добавить
желтые контакты
Описание
Характеристики

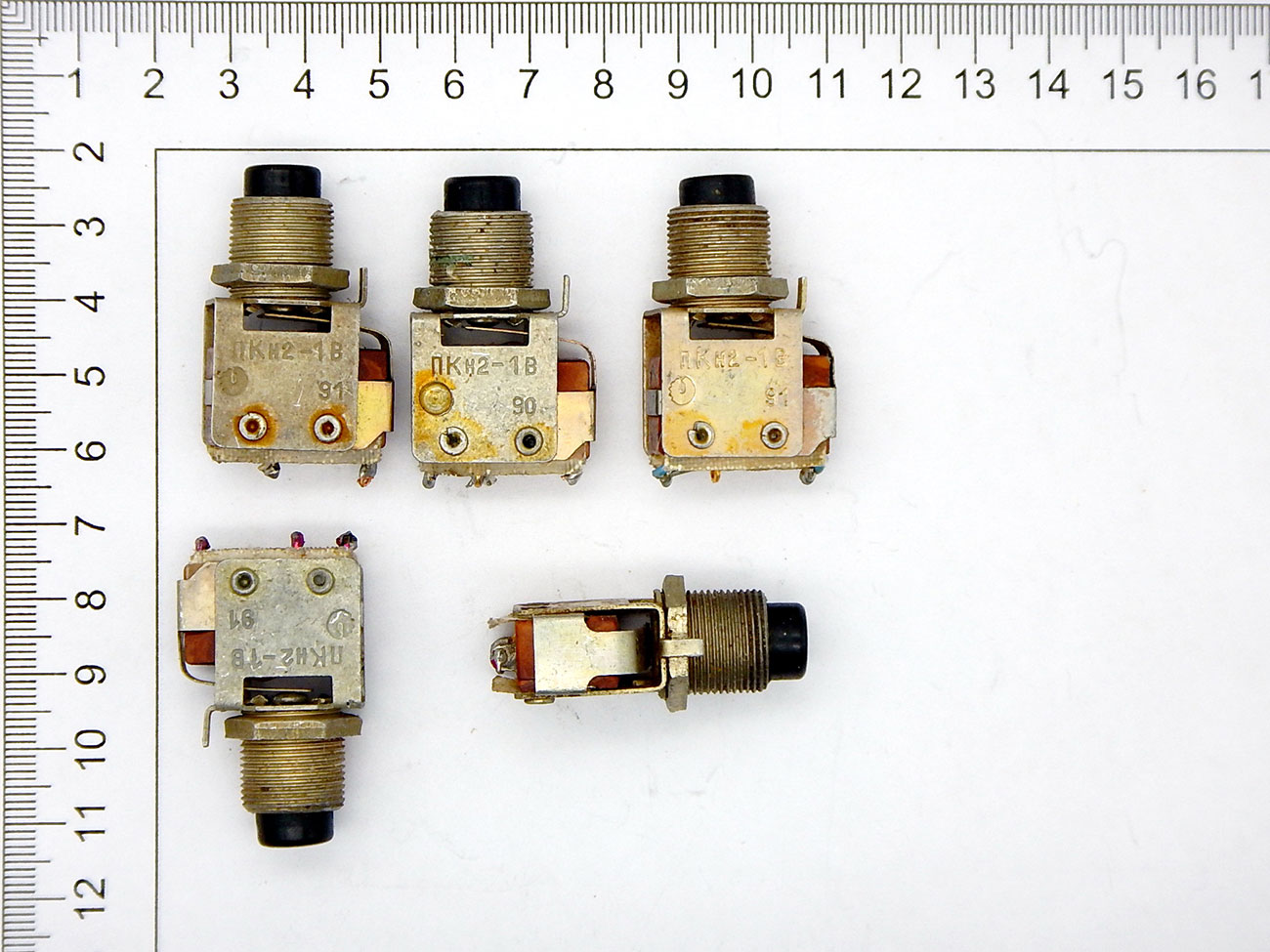

Кнопочные переключатели ПКн широко используются в различной радиоэлектронной и радиотехнической аппаратуре. Представлены различными моделями – например, ПКн2-1В. Могут быть изготовлены в различных исполнениях, отличающихся количеством полюсов, наличием фиксации в нажатом положении и т.д.

В некоторых вариантах исполнения в конструкции контактной группы использовалось золото. Такие переключатели легко определить по желтому цвету выводов. Именно такие детали и представляют интерес.

ООО «Радуга» принимает переключатели ПКн с желтыми контактами на выгодных условиях. Наши закупочные цены – одни из самых высоких в России. Гарантируем честную экспертную оценку и оперативную оплату.

Переключатели ПКН2-1В кнопочные однополюсные с одним переключающими контактами без фиксации в нажатом положении.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А.
Используется для работы в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Крепление переключателя на панели «под гайку».
Переключатели кнопочные ПКН2-1В используются для внутреннего монтажа во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП», «ОС».

Технические условия:

  • для переключателей с приёмкой «5» УС0.360.064ТУ;
  • для переключателей с приёмкой «9» УС0.360.064ТУ, СДАГ0.360.022ТУ.

Гарантийный срок хранения кнопок ПКН2-1В - 15 лет со дня приёмки представителем заказчика.
Минимальная наработка: 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ПКН2-1В
ПКН - переключатель кнопочный;
2 - порядковый номер разработки;
1 - конструктивное исполнение;
В - всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики переключателей кнопочных ПКн2-1В
Сопротивление контакта, не более, Ом 0,02
Электрическая прочность изоляции, В 1130
Сопротивление изоляции, МОм, не менее 1000
Усилие переключения, Н, не более: 2,9… 9,8
Рабочая температура окружающей среды, °C от -60 до +125
Повышенная относительная влажность при 35°C, % 98
Гарантийная наработка, в течении гарантийного срока, ч 10000
Гарантийный срок с даты изготовления, лет: 15
Масса, г 18
Электрические режимы коммутации переключателей кнопочных ПКн2-1В

Типономинал кнопки: ПКн2-1В

Род тока Вид нагрузки Напряжение, В Ток, А Максимальная коммутируемая
мощность, Вт (ВхА)
Количество циклов
переключений
не менее не более не менее не более
постоянный активная 0,001 36 1х10-5 0,1 75 30000
постоянный индуктивная 0,001 36 1х10-5 0,1 75 30000
постоянный активная 0,1 36 0,1 4 75 25000
постоянный индуктивная 0,1 36 0,1 2 75 10000
постоянный активная 36 220 0,1 0,5 75 25000
постоянный индуктивная 36 110 0,5 1 75 25000
переменный активная 0,1 36 1х10-4 0,1 250 30000
переменный индуктивная 0,1 36 1х10-4 0,1 250 30000
переменный активная 0,1 250 0,1 2 250 25000
переменный индуктивная 0,1 250 0,1 1 250 10000
