    ПТ3

    Безналичный расчет: 112.64 руб.
    Наличный расчет: 107 руб.
    шт. Добавить Задать вопрос
    Описание
    Характеристики

    Перекидной трехполюсный переключатель (тумблер) ПТ3 отличается надежной прочной конструкцией. Выпускается в четырех исполнениях, различающихся вариантами фиксации ручки в конкретных положениях. В зависимости от модели, работает при напряжении до 380 В и токах до 16 А. Коммутируемая нагрузка может достигать 1900 Вт.

    Высокие технические характеристики данного переключателя объясняются использованием в контактной группе серебра. Комплектующие этого типа можно встретить в различной аппаратуре бытового, промышленного и специального назначения.

    ООО «Радуга» принимает детали с драгметаллами в любом состоянии, новые и б/у. Наши эксперты профессионально оценят их стоимость, вам гарантируется полная честная оплата и квалифицированные бесплатные консультации.

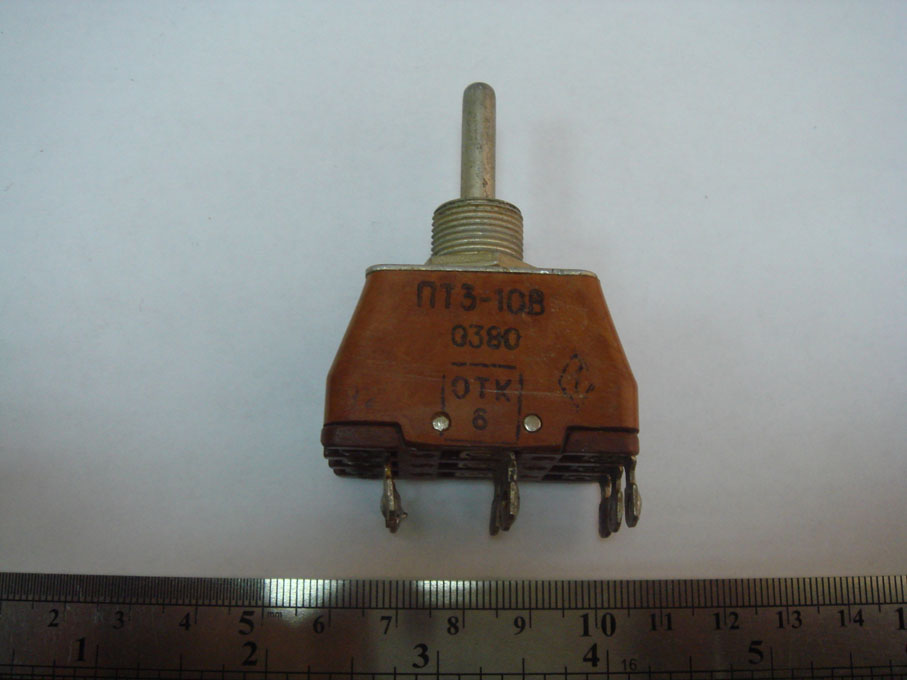

    Тумблер ПТ3-10В перекидной трёхполюсный переключатель с фиксацией ручки управления в двух крайних и среднем положении.
    Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 380 В и силе тока до 16 А.
    Используется для работы в радиоэлектронной аппаратуре общепромышленного и специального назначения.

    Тумблеры ПТ3 выпускаются в четырёх вариантах исполнения в зависимости от фиксации ручки управления:

    • в двух крайних и среднем положении;
    • в одном крайнем и среднем положениях;
    • только в среднем положении;
    • только в двух крайних положениях, без среднего.

    Подсоединение проводов к хвостовикам контактов методом пайки.
    Тумблеры ПТ3 изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В».
    Категория качества: «ОТК», «ВП».

    Выпускаются по техническим условиям:

    • для тумблеров с приёмкой «1» АГ0.360.202ТУ;
    • для тумблеров с приёмкой «5» УС0.360.054ТУ.

    Гарантийный срок хранения тумблеров ПТ3-10В - 15 лет со дня приёмки представителем заказчика.

    Минимальная наработка:

    • 10000 часов во всех режимах и условиях, допускаемых ТУ;
    • 25000 часов в облегчённом режиме.

    Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

    Расшифровка условного обозначения:
    ПТ3-10В
    ПТ - обозначение типа тумблера;
    3 - порядковый номер разработки трёхполюсные);
    10 - конструктивное исполнение;
    В - всеклиматическое исполнение.

    Основные технические и эксплуатационные характеристики тумблеров
    Сопротивление контакта, не более, Ом 0,02
    Электрическая прочность изоляции, В 1500
    Усилие переключения, Н:
    - для приемки «1» от 4,9 до 39,2
    - для приемки «5» от 5,88 до 34,34
    Сопротивление изоляции, МОм, не менее 1000
    Повышенная рабочая температура, °C 100
    Пониженная рабочая температура, °C минус 60
    Повышенная относительная влажность при 35°C, % 98
    Гарантийный срок с даты изготовления, лет:
    - для приемки «1» 12
     - для приемки «5» 15
    Электрические режимы коммутации тумблеров

    Типономинал тумблера

    • ПТ3-10В
    • ПТ3-20В
    • ПТ3-30В
    • ПТ3-40В
    Род тока Вид нагрузки Напряжение, В Ток, А Максимальная коммутируемая
    мощность, Вт (ВхА)
    Количество циклов
    переключений
    не менее не более не менее не более
    постоянный активная 3 16 0,01 16 256 15000
    постоянный индуктивная 3 16 0,01 16 256 7500
    постоянный активная 3 30 0,01 15 450 15000
    постоянный индуктивная 3 30 0,01 15 450 7500
    переменный активная 3 40 0,01 16 640 15000
    переменный индуктивная 3 40 0,01 16 640 7500
    переменный активная 3 127 0,01 10 1270 15000
    переменный индуктивная 3 127 0,01 10 1270 7500
    переменный активная 3 240 0,01 5 1200 15000
    переменный индуктивная 3 240 0,01 5 1200 7500
    переменный активная 3 380 0,01 5 1900 3000
    переменный индуктивная 3 380 0,01 2,5 950 7500
