ТВ 1-2

Безналичный расчет: 26.05 руб.
Наличный расчет: 23.44 руб.
шт. Добавить
только со схемой
Описание
Характеристики

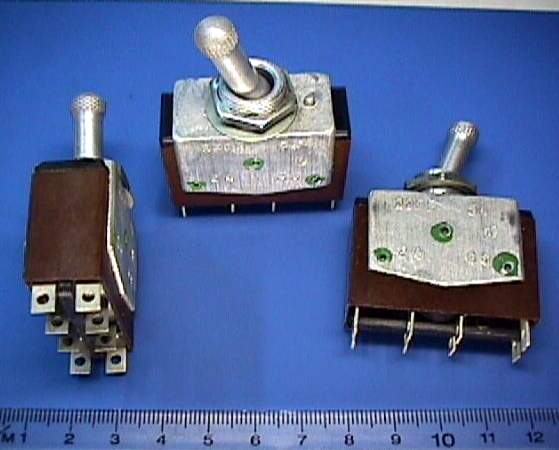

Мощные перекидные двухполюсные переключатели (тумблеры) ТВ 1-2 отличает качественное исполнение и надежная работа. Они рассчитаны на работу при напряжении до 250 В и силе тока до 5А, коммутируемая мощность достигает 250 Вт. Широко используются в самой разной промышленной и бытовой аппаратуре. Крепление – под гайку, провода подсоединяются пайкой.

Надежность и долговечность переключателей этого типа определяется использованием для изготовления контактной группы серебра. Обратите внимание, что мы принимаем только комплектующие со схемой, выбитой на алюминиевой пластине корпуса.

Воспользовавшись предложением ООО «Радуга», вы сможете выгодно сдать имеющиеся у вас детали с драгметаллами. Мы гарантируем высокие закупочные цены и честную экспертную оценку.

  • Тумблер ТВ1-2 перекидной двухполюсный с врубными контактами и двухпозиционной фиксацией ручки управления.
  • Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 220 В и силе тока до 5,0 А.
  • Используется для работы в радиоэлектронной аппаратуре общепромышленного и специального назначения.
  • Тумблеры ТВ1 изготавливают одного типа в трёх конструктивных исполнениях:
    • однополюсные;
    • двухполюсные;
    •  четырёхполюсные.
  • Тумблеры крепятся в отверстии на панели путём фиксации с помощью резьбового соединения.
  • Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ».
  • При необходимости комплектуются протектором.
  • Категория качества: «ОТК», «ВП», «ОС».

Технические условия:

  • для тумблеров с приёмкой «1» УС0.360.075ТУ;
  • для тумблеров с приёмкой «5» УС0.360.049ТУ;
  • для тумблеров с приёмкой «9» УС0.360.049ТУ, СДАГ0.360.208ТУ.

Гарантийный срок хранения тумблеров ТВ1-2 - 15 лет со дня приёмки представителем заказчика.

Минимальная наработка:

  • 5000 часов во всех режимах и условиях, допускаемых ТУ;
  • 7500 часов в облегчённом режиме.

Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:

  • ТВ1-2
  • ТВ1 - обозначение типа тумблера;
  • 2 - конструктивное исполнение;
  • В - всеклиматическое исполнение, (УХЛ - не указывается).
Основные технические и эксплуатационные характеристики тумблеров ТВ1-2
Наименование Значение
Сопротивление контакта, не более, Ом 0,01
Электрическая прочность изоляции, В 1100
Сопротивление изоляции, МОм, не менее 1000
Усилие переключения, Н, не более: 3,9… 14.7
Рабочая температура окружающей среды, °C от -60 до +85
Повышенная относительная влажность при 35°C, % 98
Гарантийная наработка, в течении гарантийного срока, ч
- для приемки «1» 10000
- для приемки «5» 5000
Гарантийный срок с даты изготовления, лет:
- для приемки «1» 8
- для приемки «5» 12
Масса, г 40… 50
Электрические режимы коммутации тумблеров ТВ1-2*
Род тока Вид нагрузки Напряжение, В Ток, А Максимальная коммутируемая
мощность, Вт (ВхА)
Количество циклов
переключений в НКУ
не менее не более не менее не более
постоянный активная 1,6 220 0.001 5 250 10000
постоянный активная 1,6 220 0.001 5 250 10000
переменный активная 1,6 220 0.001 5 250 10000
переменный активная 1,6 220 0.001 5 250 10000

*Типономинал тумблера

  • ТВ1-2
  • ТВ1-2В
